Зубчатая муфта МЗ



Зубчатые муфты от изготовителя по низким ценам, осуществляем бесплатную доставку до терминала транспортных компаний, наличие на складе + оперативное изготовление любых заказов.



Зубчатая муфта, как болт с гайкой, востребованная деталь любого механизма, где необходимо соединить вал двигателя с редуктором. Даже  в наш прогрессивный век технологий не нашлось достойной альтернативы, сочетающей цену и долговечность для их замены.



Данная продукция применяется повсеместно, где присутствуют высокие нагрузки передаваемого крутящего момента и тяжелый режим работы оборудования.



Муфта МЗ может работать без остановки в широком диапазоне температур, от минус 45 до плюс 100 градусов и передавать высокий крутящий момент, что поспособствовало их широкому распространению в металлургической отрасли.

Купить зубчатую муфту, заказать их индивидуальное изготовление по чертежам, приобрести зубчатую обойму или втулку для них – Вы всегда сможете, отправив свою заявку на почту tkg200@mail.ru



Описание



Зубчатая муфта или сокращенно муфта МЗ это механизм соединяющий валы механизмов для передачи вращения, крутящего момента, от крутящего вала к ведомому валу, с возможностью допуска небольших радиальных и угловых смещений.

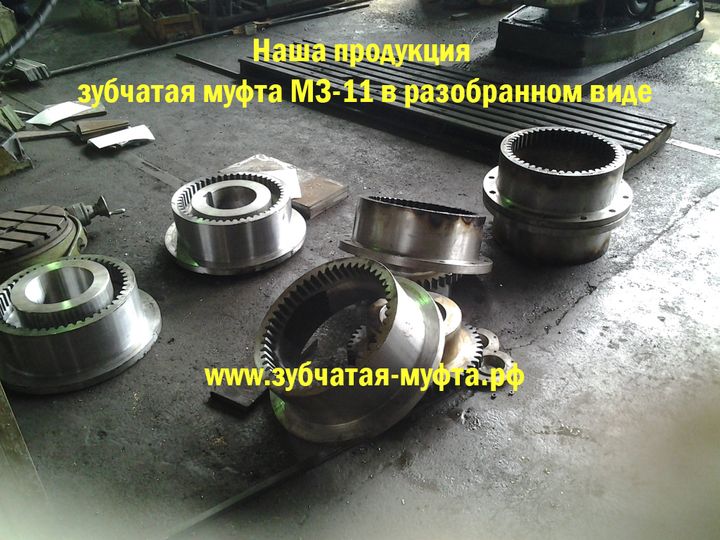

Она состоит из четырех основных составных частей, двух зубчатых втулок и двух зубчатых обойм. Зубатые втулки одеваются на соединяемые валы, а зубчатая обойма соединяет их посредством болтов.



Таким образом, передача крутящего момента в зубатых муфтах осуществляется при помощи сцепления зубьев втулок, обойм и болтового соединения. Небольшие смещения стали возможны благодаря форме зуба муфты и небольшому зазору между ними.

Цена



Действующие цены на зубчатые муфты можно посмотреть в разделе Цена на зубчатые муфты МЗ и МЗП.



Для расчета стоимости нестандартных изделий, необходимо прислать их чертежи к нам на почту или заполнить опросной лист.



Как оформить заказ?

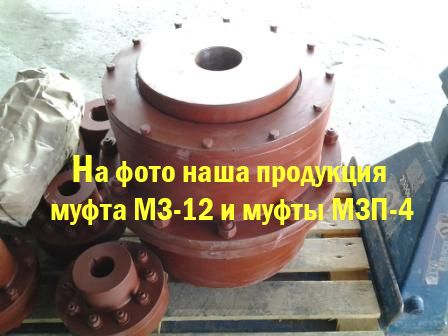

Чтобы купить зубчатую муфту со стандартными не расточенными втулками в соответствии с ГОСТ достаточно указать её наименование, например зубчатая муфта МЗ-12.

Если необходима их расточка, под соединяемые валы, то необходимо ещё уточнить размеры вала и шпоночного паза.

Так же достаточно указать какие валы механизмов Вы хотите соединить, посредством зубчатых муфт, например быстроходный вал редуктора 1Ц2У и двигателя АИР 132 на 11 Квт – этих данных хватит,  чтоб выяснить и сделали расточку зубчатых втулок под нужные размеры.

Чем можно заменить зубчатую муфту?



Аналогом зубчатой муфты – выступает, современная кулачковая муфта с полиуретановой звездочкой, данные муфты характеризуются малыми габаритами и передачей высокого крутящего момента.



Кулачковые муфты имеет более высокие технические показатели в сравнении с традиционной зубчатой муфтой МЗ при одинаковых габаритных размерах

Так для замены наиболее востребованных муфт МЗ-1, МЗ-2 и МЗ-3  подойдут МК-70, МК-80 и МК-90. С описанием данных муфт Вы сможете ознакомиться в нашем каталоге.

Хранение



К хранению зубчатых муфт выдвигаются определенные требования: в помещении должен соблюдаться специальный режим, подразумевающий поддержание температуры в рамках +20°С и относительной влажности воздуха не более 65%.



Монтаж и эксплуатация зубчатых муфт



 1. В процессе установки целесообразно нагревать втулку зубчатой муфты посредством паяльной лампы. Кроме того, должно быть соблюдено осевое крепление ступицы.

2. В обязательном порядке необходимо перед работой муфты залить в неё масло через болт-масло приемник расположенный с торца муфты. Причем масло должно полностью покрывать поверхность зубьев муфты. Замена масла производится по истечении 5000 часов работы зубчатой муфты.

3. Максимально длительного эксплуатационного ресурса муфты можно достичь только при условии строгого соблюдения соосности соединяемых валов.

4. Допускается круглосуточная работа зубчатых муфт МЗ на протяжении 24 часов.



5. Важно чтоб скорость вращения муфт не превышало действующие нормы.



Устройство зубчатых муфт

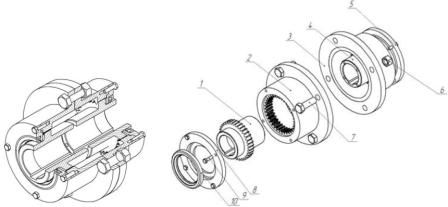

Зубчатая муфта состоит из зубчатых 1 и 4 полу-муфт, зубья у них расположены с внешней стороны. Двух зубчатых обойм 2 и 3 с зубьями расположенными с внутренней стороны.



Крепятся они друг к другу болтовым соединением 7 и 6. К обойме прикручиваются болтами 9 прижимная крышка 5 и 8 с сальниками 10 которые предотвращают утечку масла.



Так же конструкция муфты предусматривает отверстие для добавления масла в муфту, в целях уменьшения трения её зубьев.

Компенсация угловых и радиальных смещений обеспечиваются зазорами зубчатого зацепления. В зубчатых муфтах МЗ и МЗП допускаются максимальные смещения до 4,5 мм.



Для повышения уровня компенсации углового перекоса зубьям придают бочкообразную форму.
